BRAM，Block RAM，也称为块RAM，在某些国产FPGA中也被称为DRM。相对于分布式RAM（DRAM）而言，块RAM通常按固定大小分布在芯片中，例如 Xilinx FPGA 中的块RAM通常为 18Kb 或 36Kb，适用于需要处理大批量数据的应用场景。DRAM是利用FPGA中的查找表（LUT）实现的小型存储器资源，因此可以分散在FPGA的不同区域。由于分布式RAM通常直接位于逻辑单元内部，访问速度较高，适合小数据块的快速访问需求。

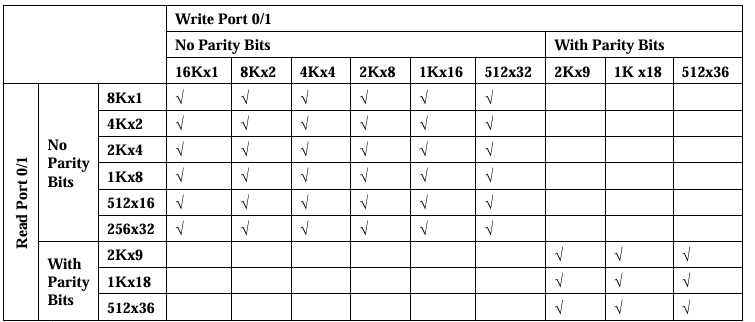

BRAM的容量常见的有9Kbit，18Kbit，36Kbit等，具体得看厂家和器件。BRAM可以配置为单端口SP，简单双端口SDP，真双端口TDP。当配置为不同模式时，可以选择的深度和位宽也不同，以紫光同创的FPGA为例，当一个18Kbit的DRM配置为SDP时，可以选择的位宽和深度组合为：

而当18Kbit的DRM配置为TDP时，可以选择的位宽和深度组合为：

这主要是由于两种模式的RAM的端口配置不同，在FPGA设计中，每个BRAM都通过开关盒（switch-box）来连接数据总线。然而开关盒的连接数量是有限的，因此只能支持一定数量的数据总线。

对于True Dual Port (TDP)模式，由于两个端口都支持读和写操作，所以会有四条数据总线（每个端口有读和写各一条）。这四条数据总线占用了大量的开关盒连接。

而在Simple Dual Port (SDP)模式下，读和写端口是分开的，即一个端口只读，另一个端口只写，这样只需要两条数据总线（一条用于读，一条用于写）。因此，SDP模式可以利用本来在TDP模式下用于其他两条数据总线的开关盒连接资源，将其用于增加单端口的位宽，最终达到数据位宽的翻倍。

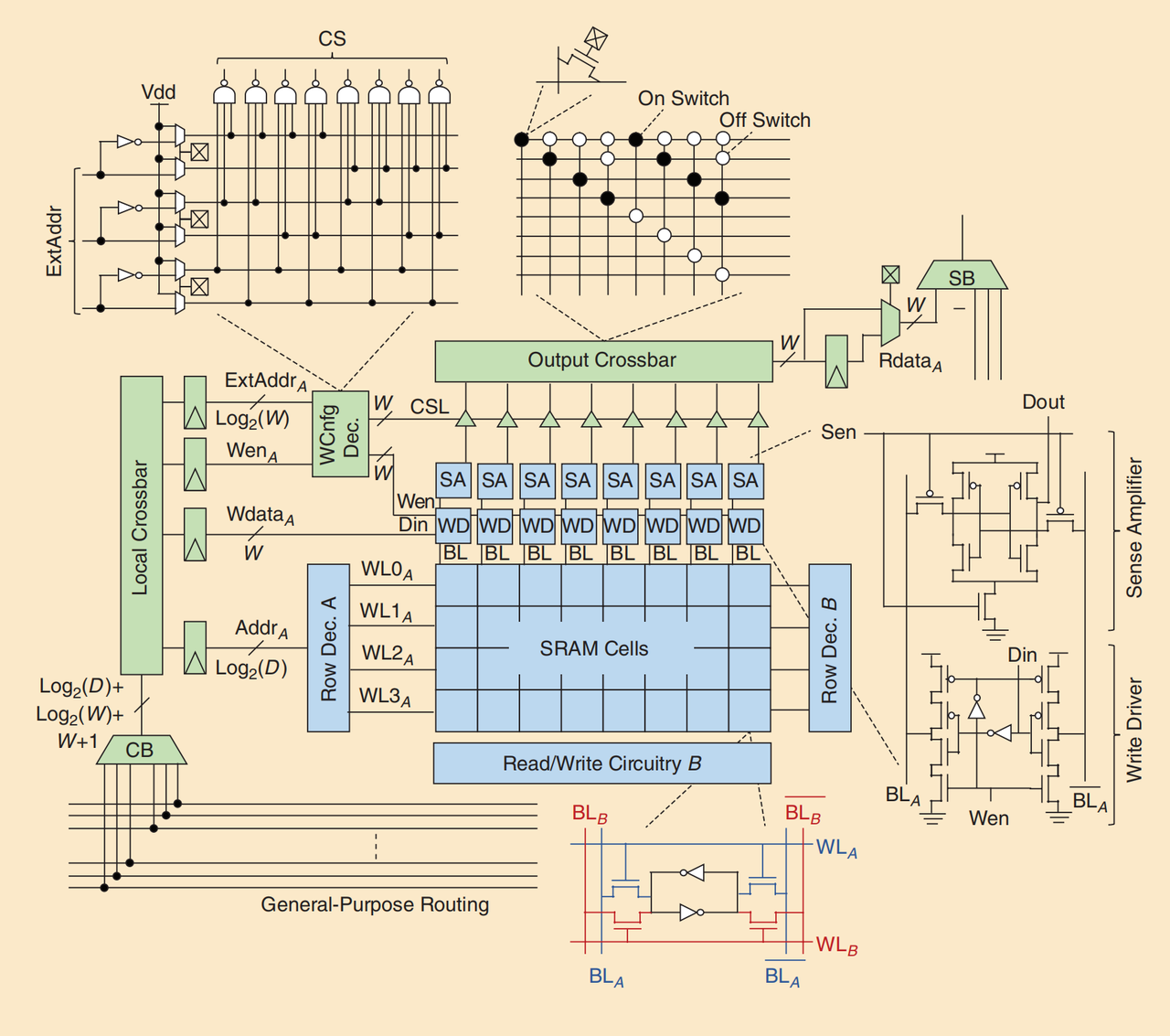

上图展示了BRAM的详细电路图，可以看出BRAM是由6T SRAM基本存储单元和外围电路组成，外围电路可以将BRAM配置成单端口和双端口RAM并且可以控制读写。

下面着重分析右侧的SRAM读写过程。

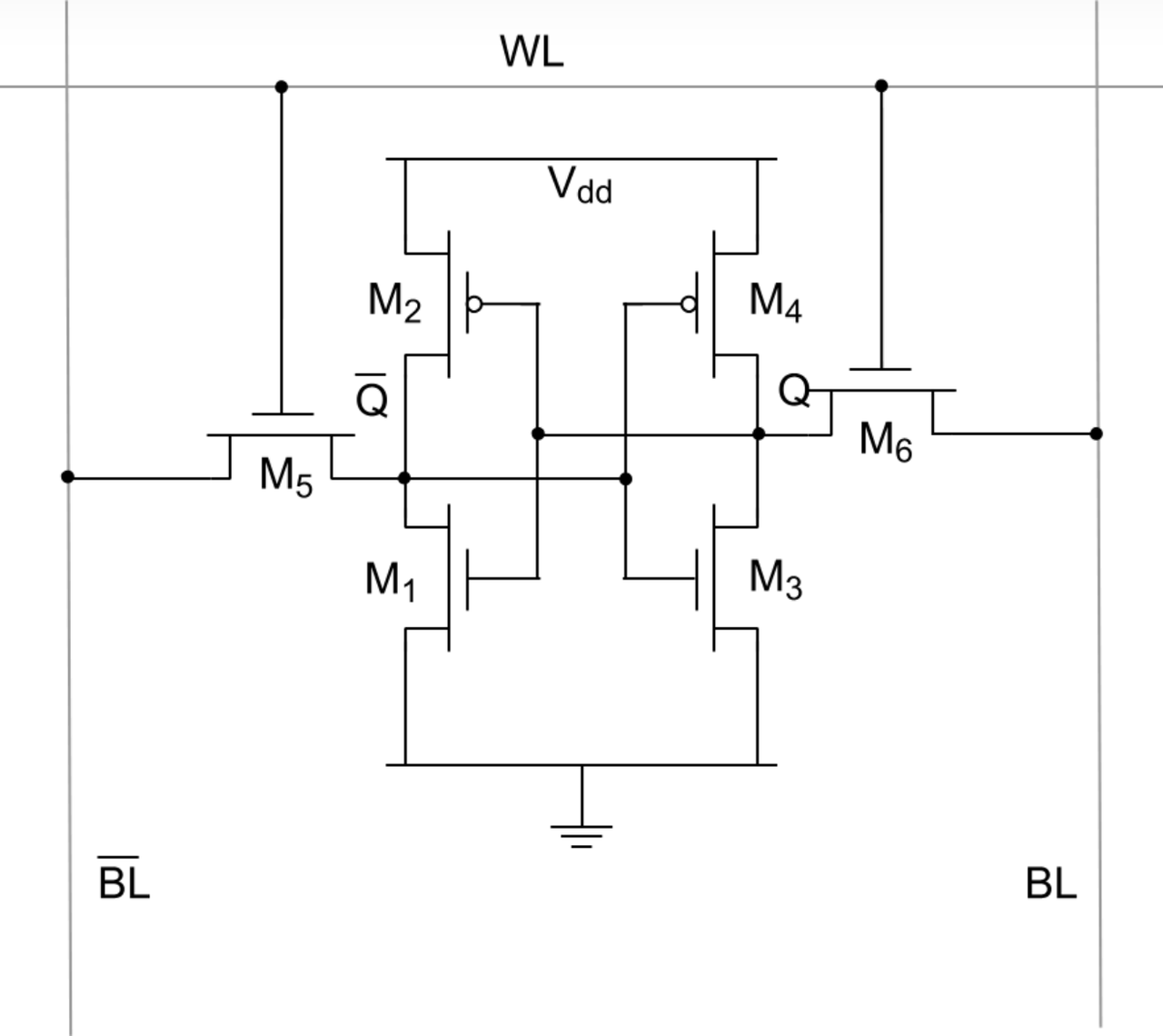

上面部分可以看出一个6T SRAM的经典结构，原图没有标注交点，用下面的图来表示更为清晰。

假设在某一时刻，Q为1，那么~Q为0，M1，M4导通，M2，M3截止，Q和~Q保持稳定。

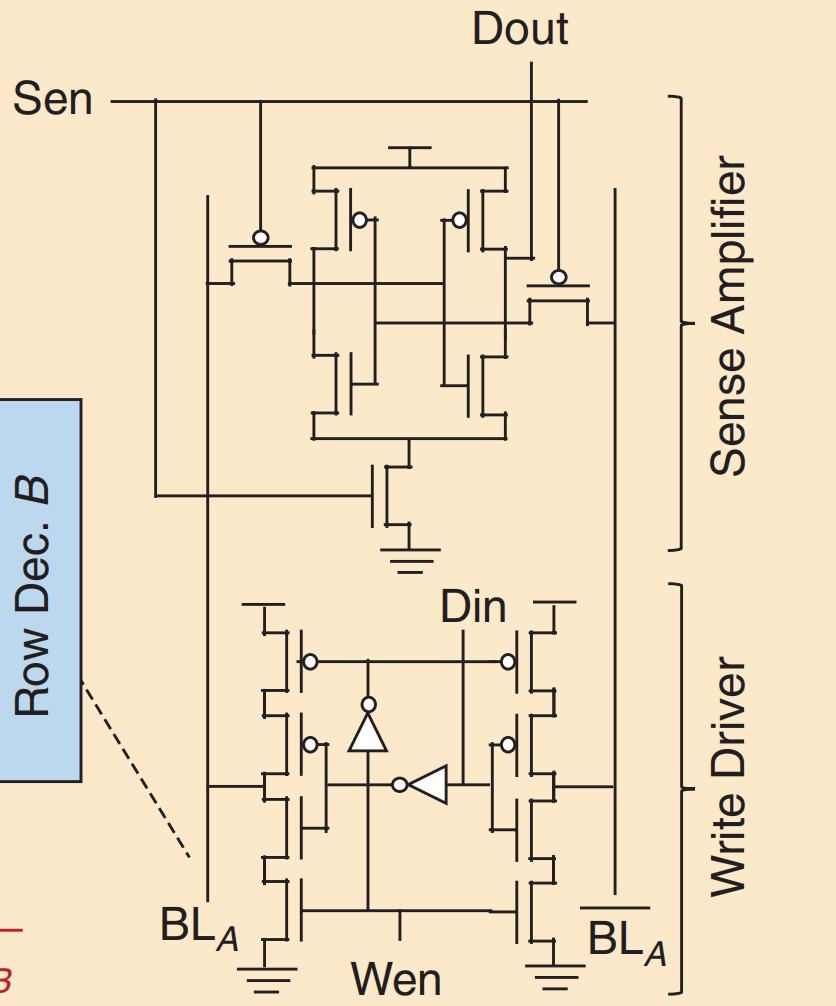

在读数据时，BL和~BL预充电到到高电平，此时电压相等。WL拉高，M5，M6导通，Q和~Q之间的电压差会通过M1-M4放大，放大过程是一个正反馈，最终会快速稳定下来。预充电的好处是反馈迅速，读出速度快，不易受到BL线上残留电压的干扰。

在写入时，Wen拉高，BL上的电平由Din决定，Din为高电平，BL充电，~BL接地，数据被写入到Q中。

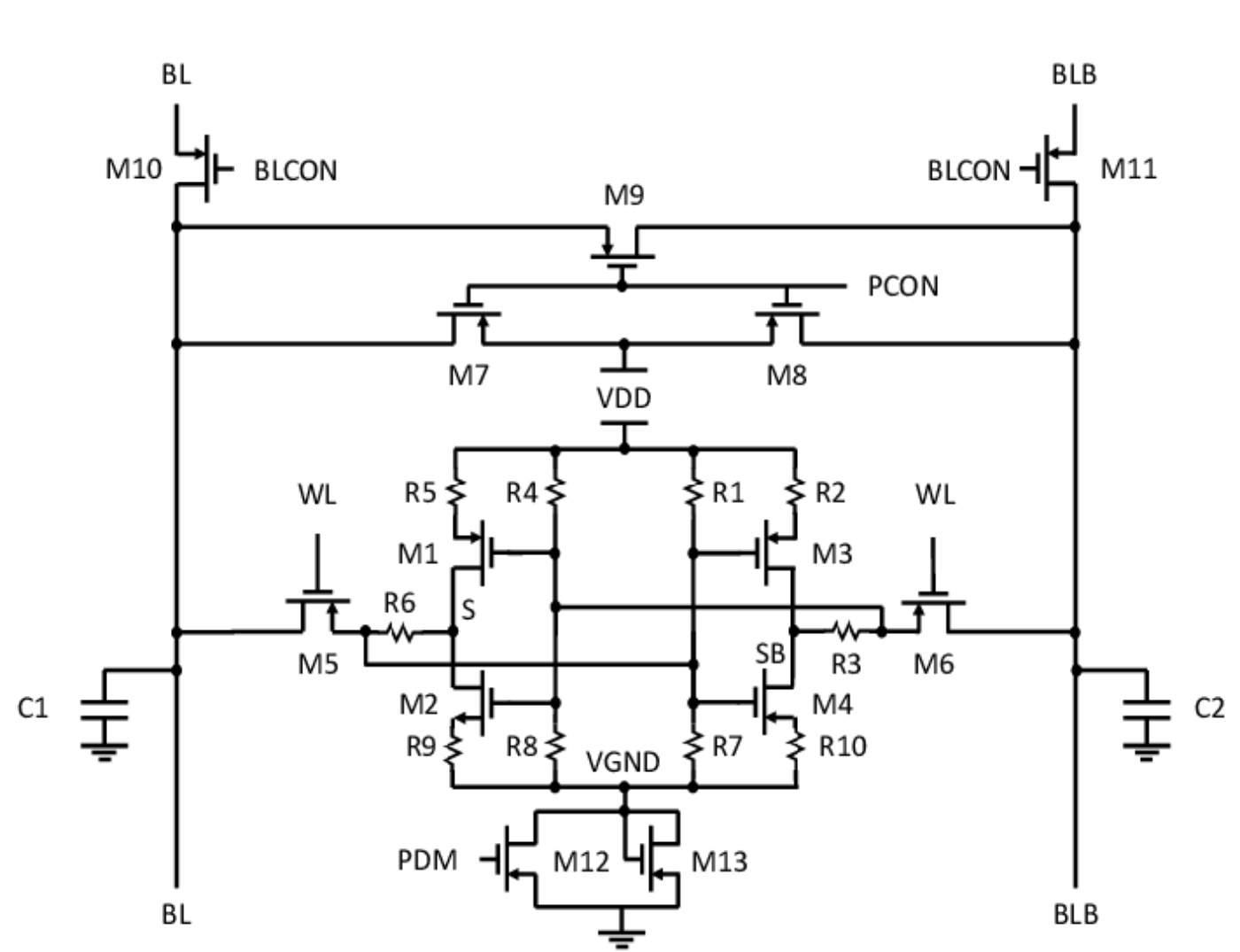

预充电的电路结构可以用下图表示，PCON为预充电信号。

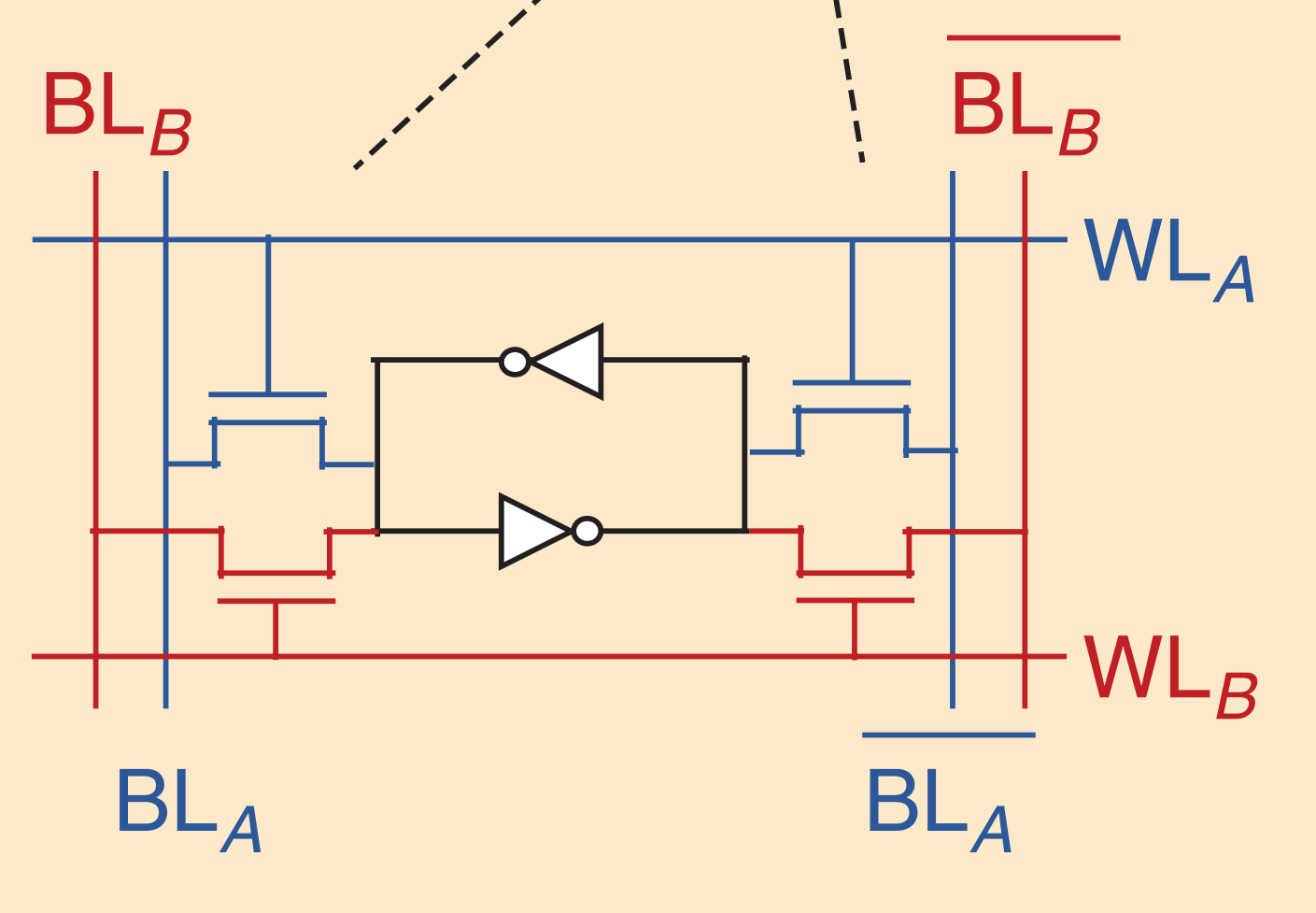

对于双端口RAM，用下面的结构来形成两个独立的开关：

BRAM的内部简化示意图如下：

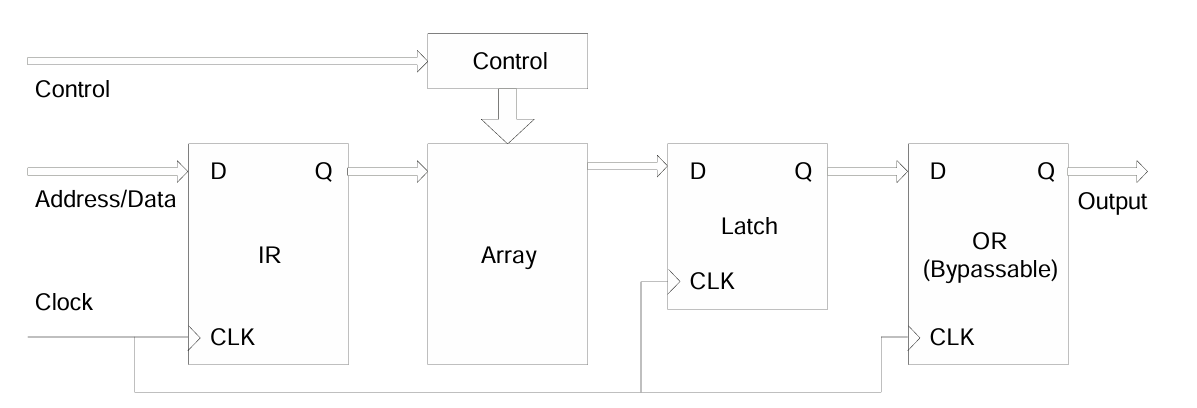

紫光FPGA手册示意图

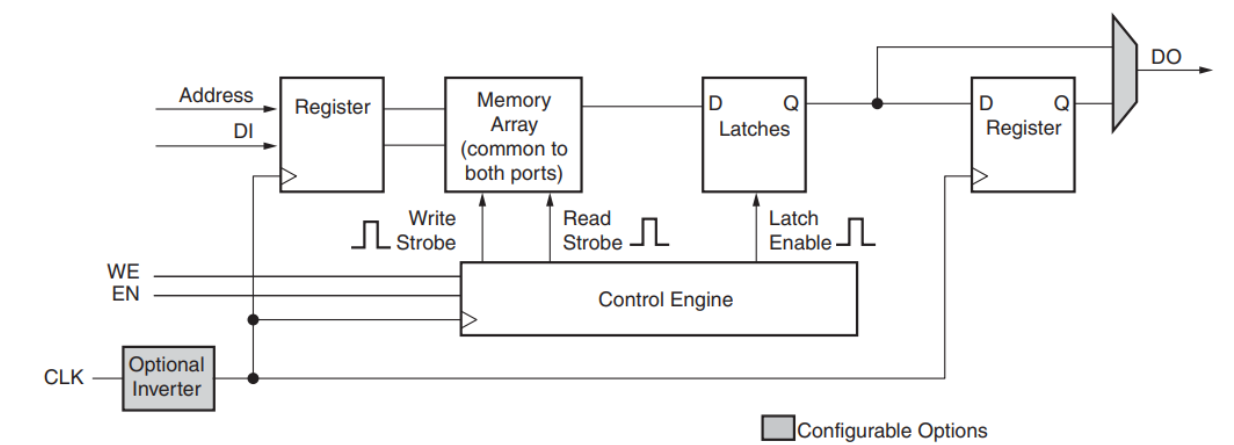

Xilinx FPGA 手册示意图

对比一下两张图，结构非常相似，但是似乎紫光的Latch部分有误，控制信号不应该是时钟边沿，应该参考Xilinx的控制信号，后续和紫光的工程师确认一下。

输出端口可以看到从SRAM矩阵中读取的数据首先经过了一个锁存器latch，然后经过一个可选寄存器，这个寄存器是BRAM中内置的寄存器，也称为Embedded Output Register。虽然添加寄存器会使得读出数据增加一个时钟Cycle，但是由于这个寄存器在BRAM内部，会极大改善时序，延迟也很小，并且这个内置寄存器不会消耗任何额外的逻辑资源。

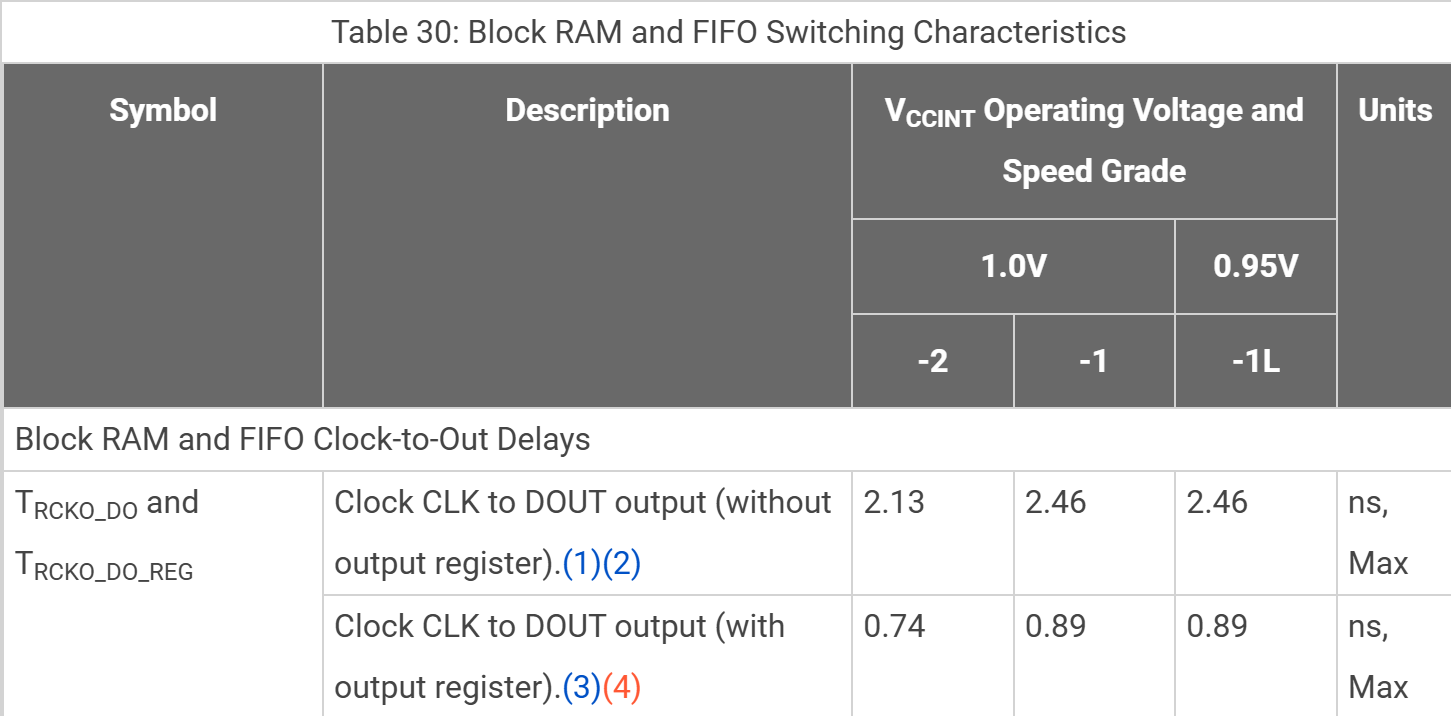

从上图中可以看出，添加了输出寄存器之后的延迟改善了很多，几乎为没有输出寄存器的1/3，因此一般推荐添加输出寄存器来提高频率。

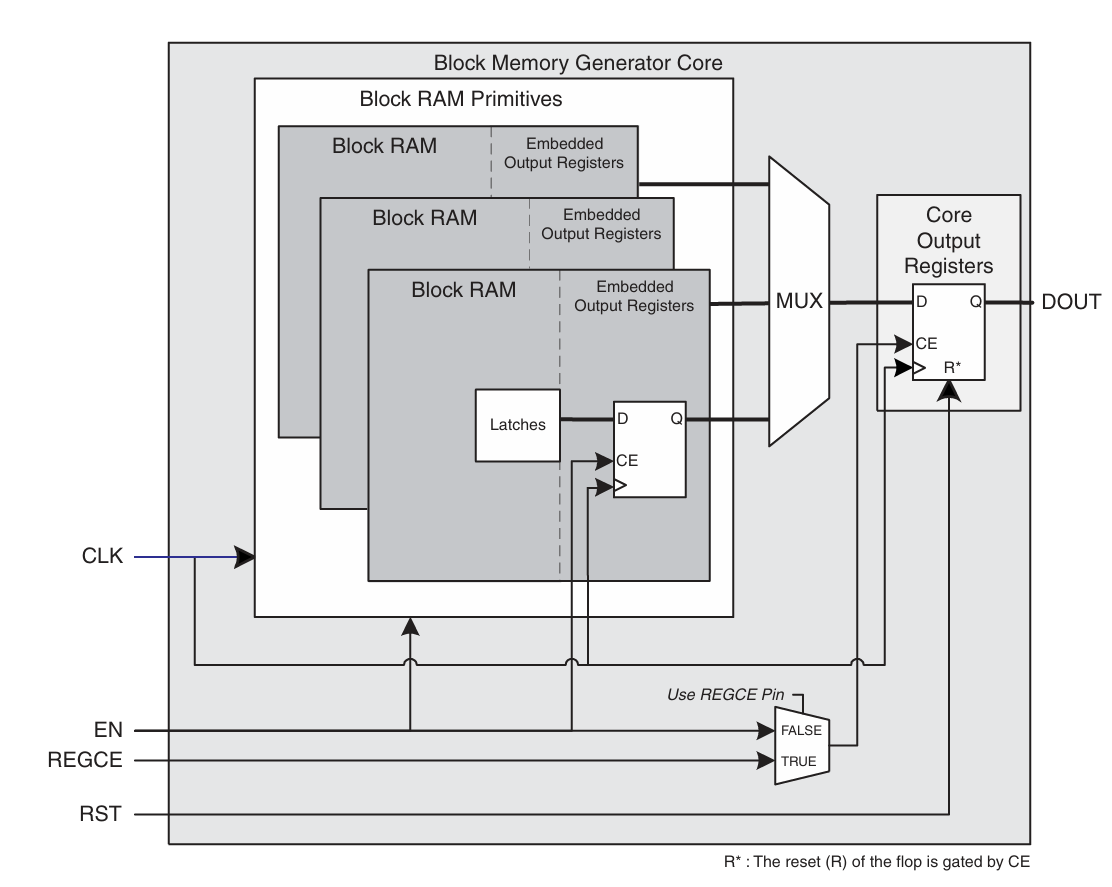

上图展示了 Xilinx BRAM IP Core的电路结构，包含了Block RAM 原语部分和一些外部电路，包括外置输出寄存器Core Output Registers和内置寄存器 Embedded Output Registers。

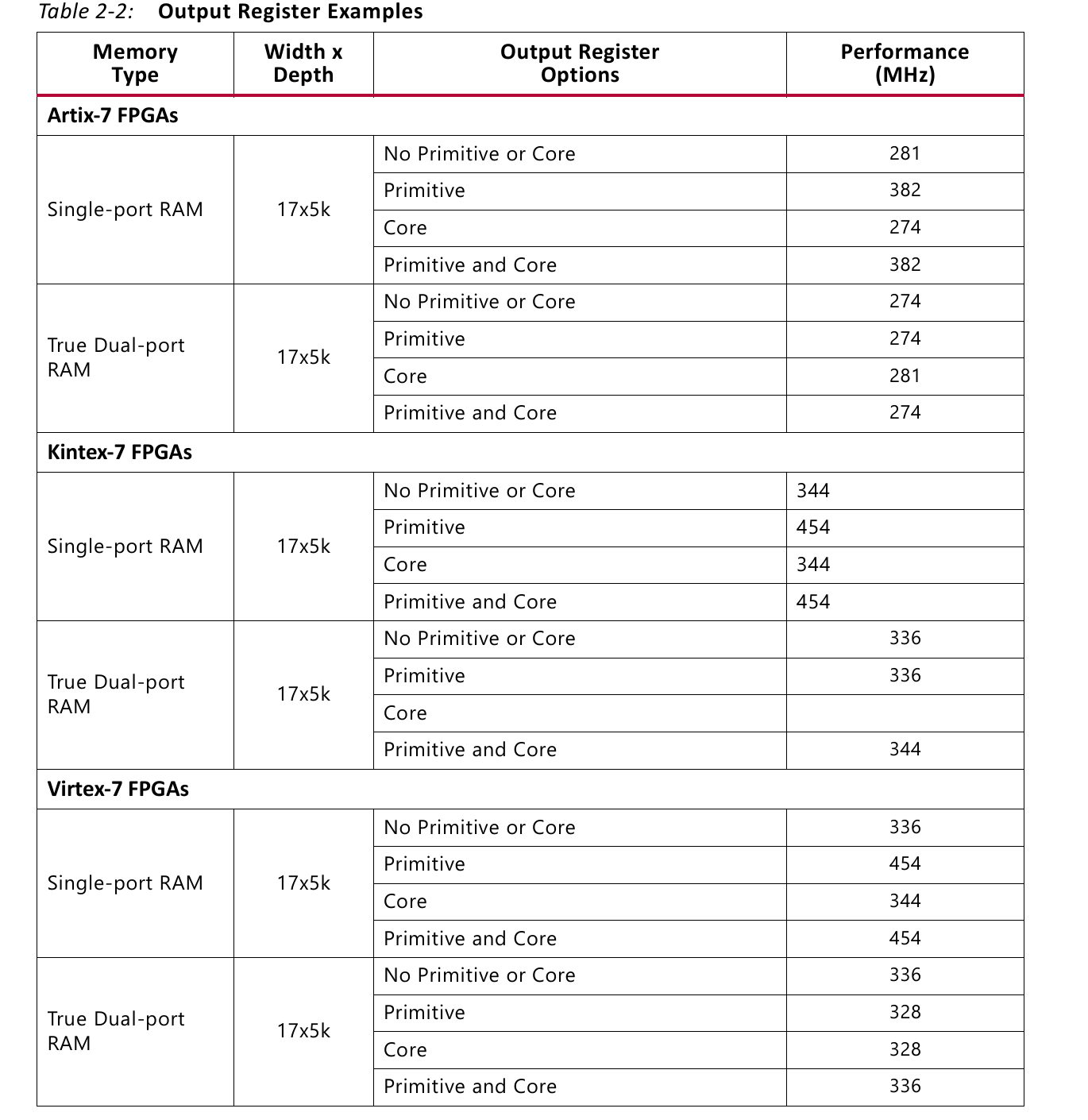

上图展示了使用两种不同输出寄存器时能够达到的最大频率，可以看出，在单端口RAM的场景下，Embedded Output Registers的时序最优。实际上，BRAM的设置不同，频率变化比较大，因此可以在实际应用中对比后选择。推荐开启Embedded Output Registers。

读写冲突的问题：

在异步时钟下

  1. 一个端口进行写操作时，另一个端口不能对地址进行读写访问。

  2. 在可能产生读写冲突的情况，需要将RAM的读写模式设置为WRITE_FIRST而不能是READ_FIRST，因为这种情况下无法保证能将旧数据有效读出，只能保证有效数据被写入。无论何时NO_CHANGE都不保证读写冲突时读出数据有效性。

在同步时钟下

  1. 不能对相同地址进行写操作，除非写入的数据完全相同。

  2. 设置成READ_FIRST模式一个端口写，一个端口读同一地址，此时两个端口的输出数据都是原先的旧数据，新数据可以被正确写入。

  3. 设置为WRITE_FIRST或者NO_CHANGE时，另一个端口的读数据将是不可靠的。

参考资料：

Xilinx Block Memory Generator v8.4： pg058-blk-mem-gen.pdf

Logos Family FPGAs Dedicated RAM Module (DRM) User Guide：Logos.pdf

FPGA Architecture: Principles and Progression：casm2021_arch_survey.pdf
