10GBASE-R中的PCS层

IEEE Std 802.3-2022 在 49章，介绍了10GBASE-R的PCS（Physical Coding Sublayer，物理编码子层）64b/66b原理。

下面这几个 10G 以太网物理层变种均使用该同步头：

  • 10GBASE-SR（多模光纤，短距离）

  • 10GBASE-LR（单模光纤，中距离）

  • 10GBASE-ER（单模光纤，长距离）

  • 10GBASE-LRM（老的多模光纤）

  • 10GBASE-KR（背板铜缆，数据中心内部）

10GBASE-T 是 IEEE 802.3 标准中定义的 10 Gbit/s 以太网通过双绞铜缆（即普通网线）传输 的物理层规范，简单说就是“10G 铜缆以太网”。

项目

10GBASE-T

10GBASE-R（SR/LR/KR 等）

标准条款

Clause 55

Clause 49（PCS）

传输介质

双绞铜缆（RJ45 网线）

光纤或背板铜

最大距离

Cat6：55 m Cat6a/Cat7：100 m

取决于光模块（300 m 到 40 km）

支持的网线等级

Cat6（55 m） Cat6a 或更高（100 m）

不需要网线

编码方式

64B/65B + LDPC + PAM16（非常复杂）

64B/66B（简单）

功耗

早期芯片很高（约 10 W/端口），现在降到 2~4 W

光模块通常 1~3 W

延迟

比光纤版高约 2~3 μs

更低

发布年份

2006 年标准完成，2010 年后才真正普及

2002~2006 年就已成熟

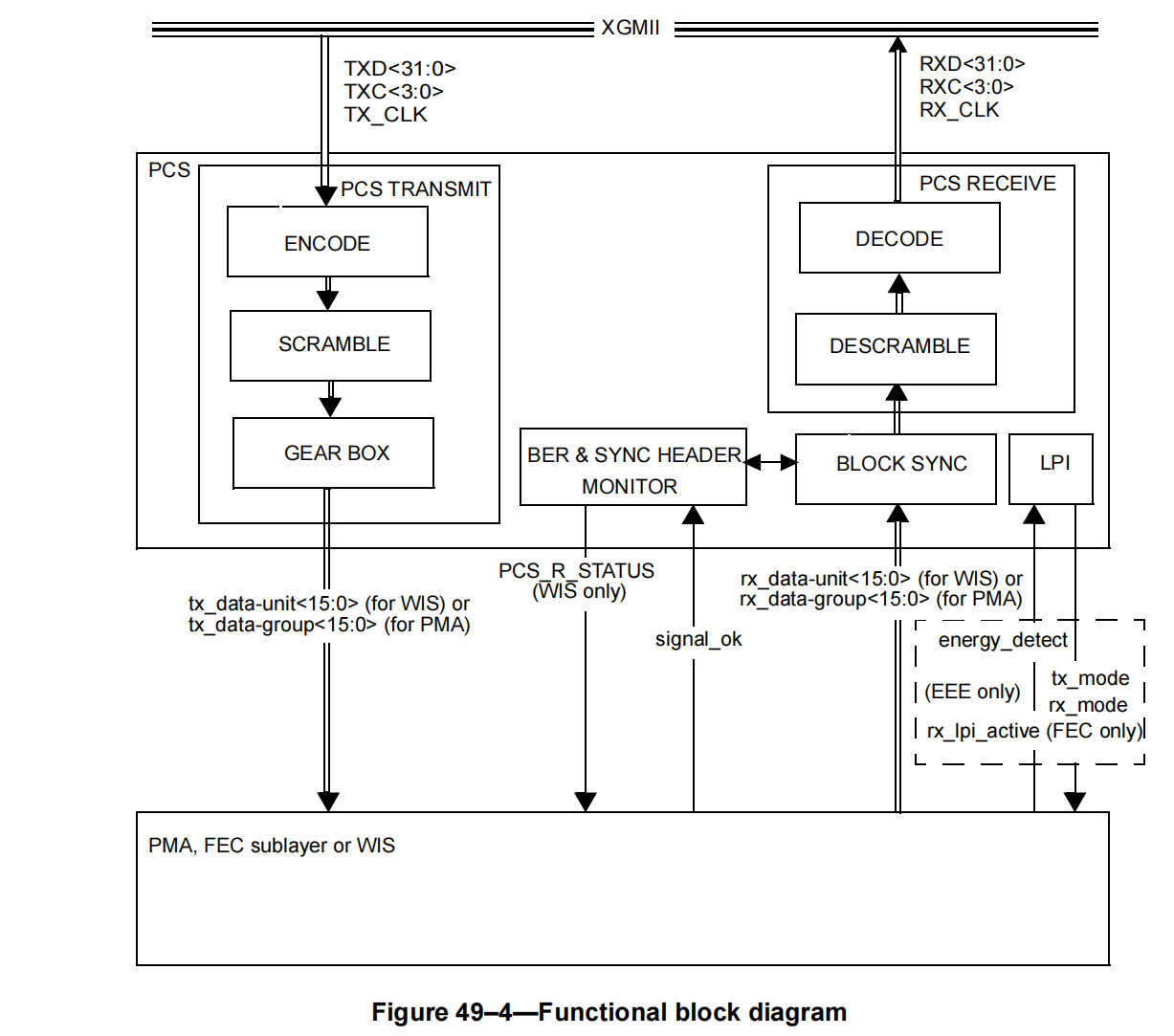

PCS在Tx方向将用户数据进行加扰，添加同步头后送往PMA，在Rx方向接收PMA的数据，进行同步并去掉同步头，然后解扰恢复出并行数据送给MAC层，数据流向如下：

GEAR BOX可以理解为“变速箱”，用来做速率匹配。因为输入数据是64bit，输出数据为66bit，每隔32clk就会多出一拍数据。

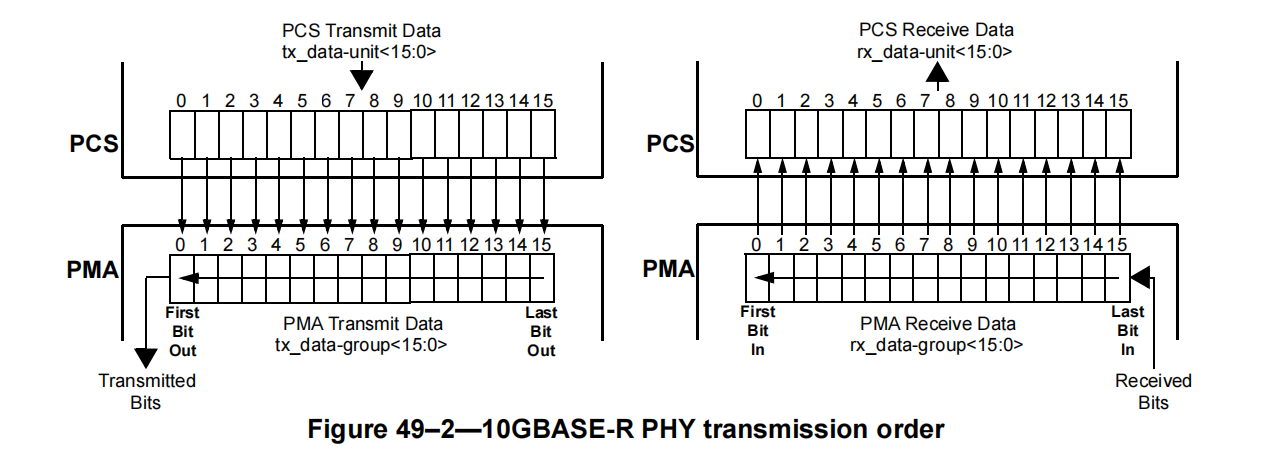

PCS中的数据在PMA中做并串和串并转换，低bit先发送：

前面说到，PCS将用户数据(如XGMII)从32/64bit位宽转换成66bit。为什么是 66 位？因为前 2 位是“同步头”（sync header），后面 64 位是实际负载，所以叫 64B/66B。前 2 位的同步头用于快速锁定边界，这些数据块只在 PCS 内部存在，外面完全看不到（不感知这个同步头），具体怎么转全看 49.2.4 的编码表。这就是为什么 10GBASE-R能做到极低的编码开销（66/64 = 1.03125，仅 3.125% 开销），远比 1000BASE-X 的 8B/10B（25% 开销）高效得多。

1.1 64B/66B编码的作用

64B/66B编码要做到：

  • 编码必须保证比特流里有很多 0↔1 的跳变（high transition density）。

为什么？因为接收端没有单独的时钟线，全靠从数据里自己“抠”出时钟（Clock Data Recovery, CDR）。跳变得少，CDR 就漂移、失锁。

  • 有限连 0/连 1 长度（run-length-limited）：

最长连续 0 或 1 不会超过某个值（64B/66B 加上扰码后，最长跑长大概 66 左右），避免基线漂移（DC wander）和电磁干扰问题。

  • 快速同步

每个 66 位块前 2 位的同步头，让接收端能在几百比特之内就找到“块边界在哪里”，这叫 Block Lock。 找到边界之后，后面的解码、解扰、错误检查就全都能对齐了。

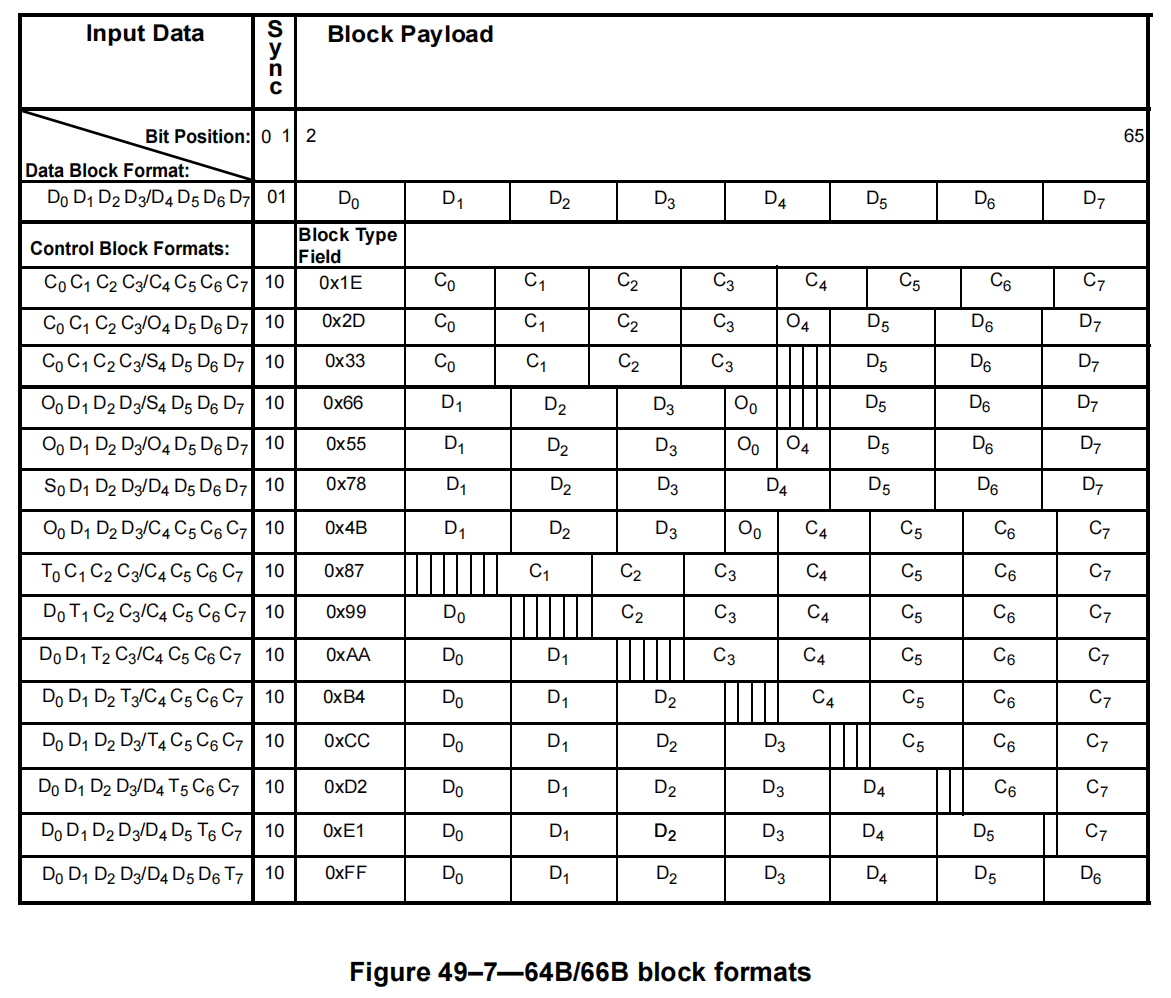

编码规则如下图：

  • 一个 66-bit 块 = 连续两个 XGMII 周期的 8 个字符 XGMII 是双 32-bit（4 字节 × 2 路），两个周期正好 8 字节 → 打包成一个 66-bit 块。

  • 8 个字符的编号规则

    • D0 D1 D2 D3 D4 D5 D6 D7 → 纯数据八字节

    • C0–C7 → 普通控制字符（比如 Idle、Error）

    • S0 或 S4 → Start（帧起始），只能出现在第 1 或第 5 个位置（对应 XGMII 的 lane 0）

    • T0–T7 → Terminate（帧结束），可以出现在任意位置

    • O0 或 O4 → Ordered_set（比如 /LPI/、/LF/、/RF/），也只能出现在第 1 或第 5 个位置

    下标 0~3 属于第一个 XGMII 周期，4~7 属于第二个周期。

  • 块格式只有两大类

    • 同步头 = 01 → 纯数据块：01 + 8 个 D0~D7

    • 同步头 = 10 → 控制块：10 + 8-bit 块类型字段（block type field）+ 若干控制字符/数据混合

XGMII接口66B编码举例：

场景一：纯数据传输 (Data Block)

  • XGMII 状态: 正在传输一个大文件的中间部分。

  • 输入: 8 个字节全是数据，XGMII 的控制位（TXC）全是 0。

    • 数据内容：11 22 33 44 55 66 77 88 (16进制)

  • 查表: 对应表格第一行 D0 D1 D2 D3 D4 D5 D6 D7。

  • 编码结果:

    • Sync: 01

    • Payload: 直接就是 11 22 33 44 55 66 77 88

    • 最终 66B: 01 11 22 33 44 55 66 77 88

场景二：数据包开始 (Start of Packet)

以太网规定，数据包必须从第 0 通道 或第 4 通道 开始。

  • XGMII 状态: 开始发送一个新包。

  • 输入: 第 1 个字节是 /S/ (Start)，后面 7 个字节是前导码/SFD/MAC地址数据。

    • XGMII 数据: FB 55 55 55 55 55 55 D5 (FB 是 Start 的控制码)

    • XGMII 控制位: 1 0 0 0 0 0 0 0 (只有第1个字节是控制符)

  • 查表: 找到以S_0 开头的那一行 -> S0 D1 D2 D3 D4 D5 D6 D7。

  • 编码结果:

    • Sync: 10 (因为有控制符)

    • Block Type Field: 0x78 (看表格中间那列，对应S_0 行)

    • Payload: 扔掉S_0 (因为 Type Field 0x78 已经隐含了“第一个字节是 Start”的意思)，只保留后面 7 个数据字节。

    • 最终 66B: 10 78 55 55 55 55 55 55 D5

这种机制极其巧妙地把 8 bit 的控制开销压缩到了 2 bit (Sync) + 偶尔出现的 8 bit (Type Field) 中。

不过个人觉得上述的控制码表没那么重要，主要是和XGMII接口配合使用，当我们不关心接口，只把PCS+PMA用来传输数据的时候，我们只需要考虑把数据正确恢复出来即可。给我32个32bit数据，我就恢复出对应的32个32bit数据就完事了，不用考虑XGMII 64bit数据，还有8bit控制符这些。

1.2 Scramble（加扰）

上面介绍PCS提到，编码必须保证比特流里有很多 0↔1 的跳变，保证不出现连续的0或者1，那么在添加同步头之前，还需要进行加扰。

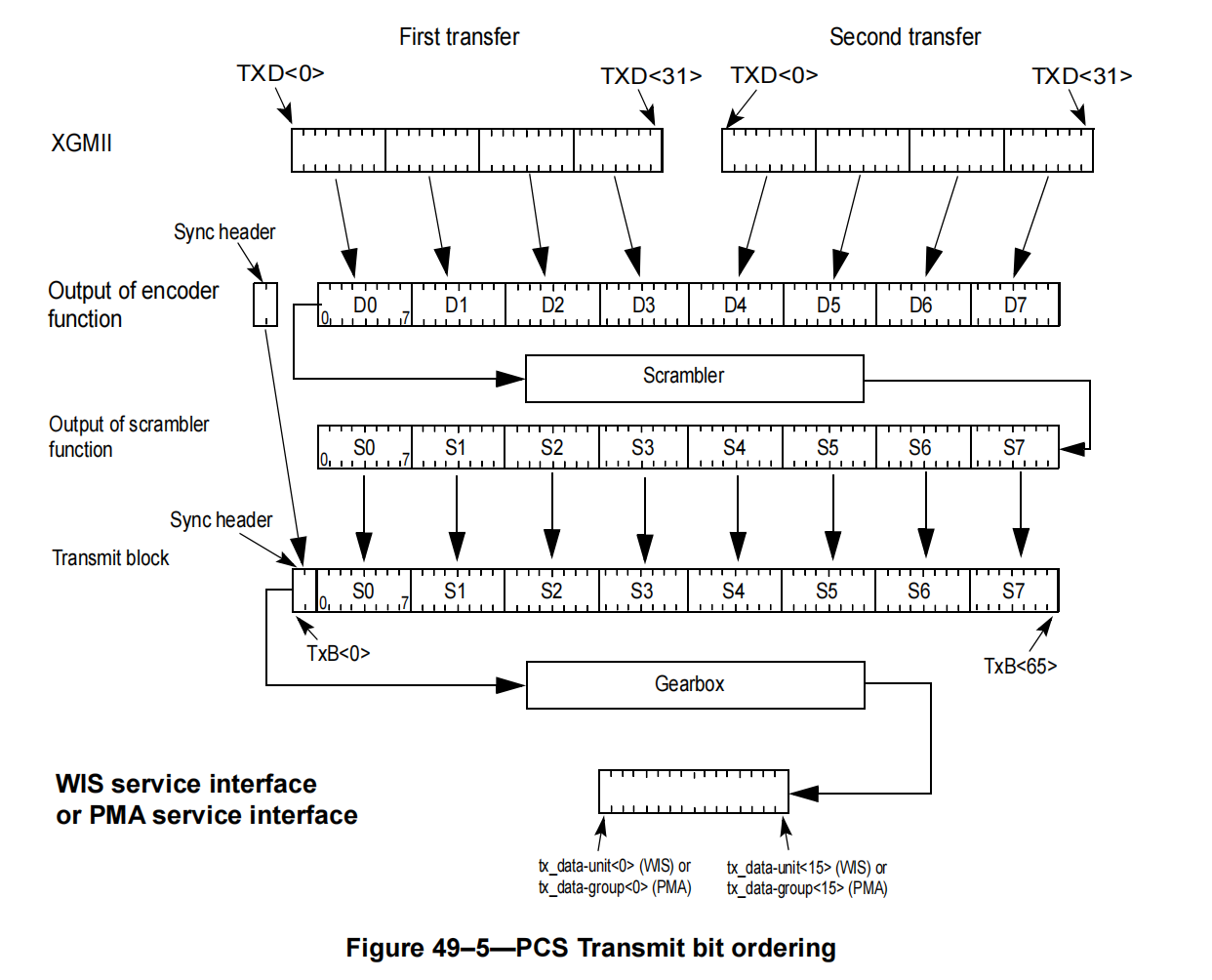

上面这张图体现了同步头和加扰以及原始数据之间的关系：根据原始数据可以确定同步头是01还是10，然后按照低位优先的顺序把数据送入加扰模块，得到输出数据后再添加上同步头，得到完整的66b数据，最后送入Gearbox做速率匹配，保证输出的还是64/32/16bit位宽。

加扰通常使用一个本原多项式，可以用线性反馈移位寄存器（LFSR）实现，通过这个移位寄存器可以将所有非连续0的序列变成具有伪随机特征的序列，PCS里面使用的多项式为：

G(x) = 1 + x^{39} + x^{58}

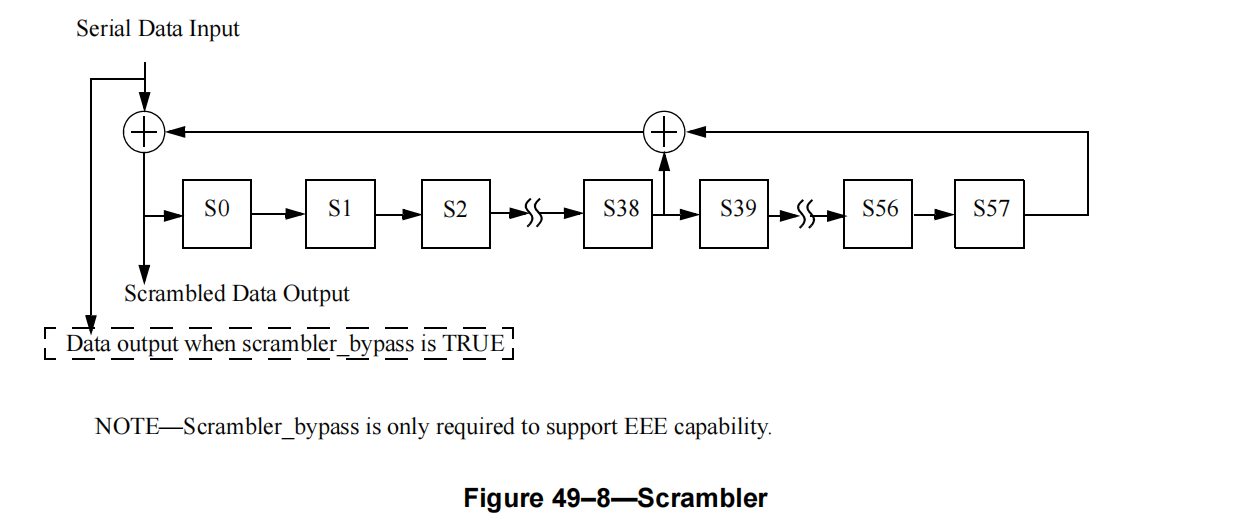

该过程可以表示如下：

对于不使用FEC的编码，数据加扰之后可以直接再加上同步头，形成66B数据，再经过GearBox变成64/32bit码流输出给PMA，PMA将并行数据转换成串行数据后发送到对端，接收端PMA首先需要进行串并转换。串并转换之后数据并不能直接使用，还需要先做块同步，也就是把数据恢复成发送的原始并行数据。例如PAM发送数据为16个0和16个1交替的串行数据，对端PMA恢复出来的并行数据并不是{16'h0,16'hffff}，而是{16'h0,16'hffff,16'h0,16'hffff}这个串行码流中的任意一个连续的32bit数据，但是显然我们后级模块是无法处理这种数据的。

1.3 Block Sync （块同步）

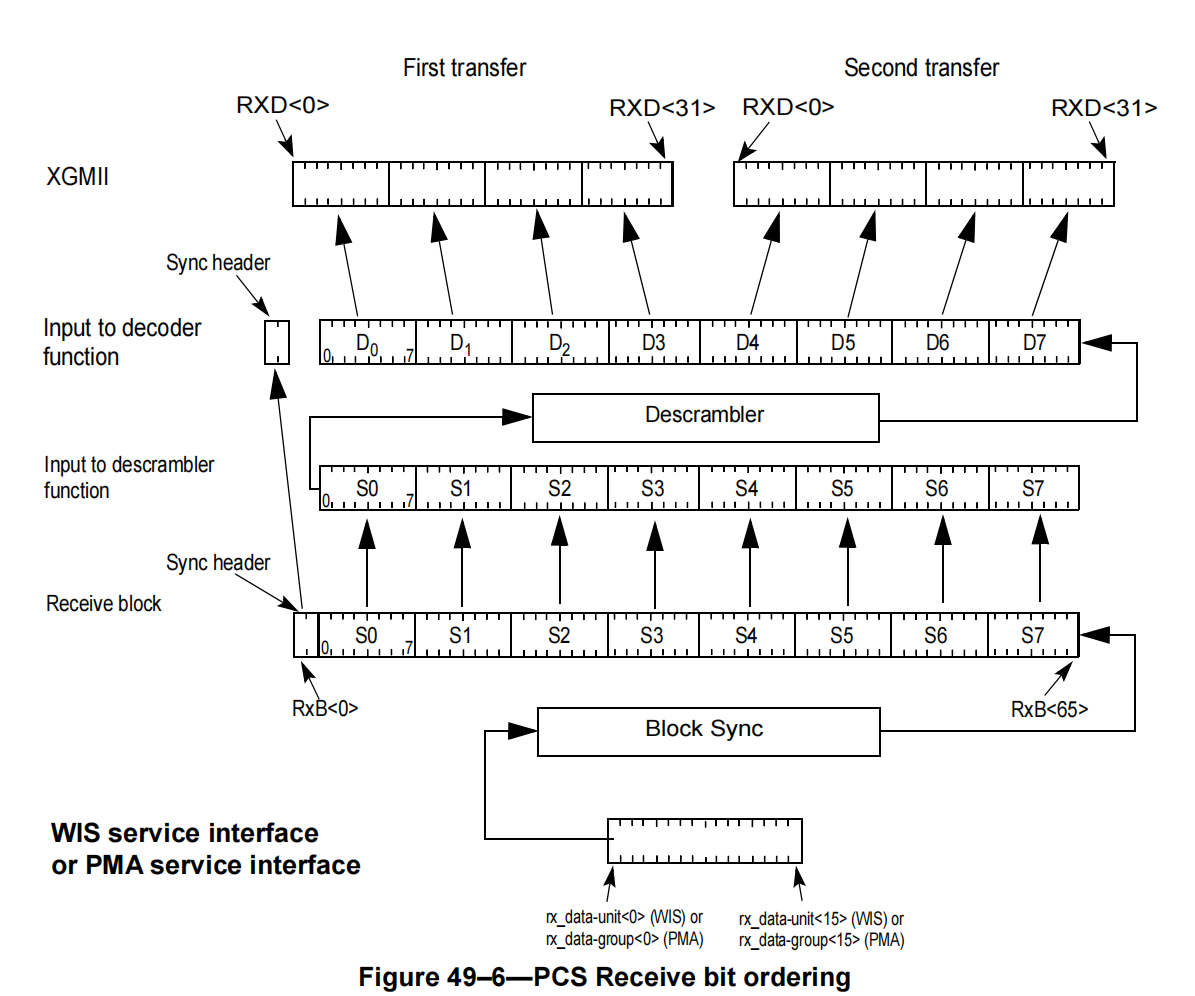

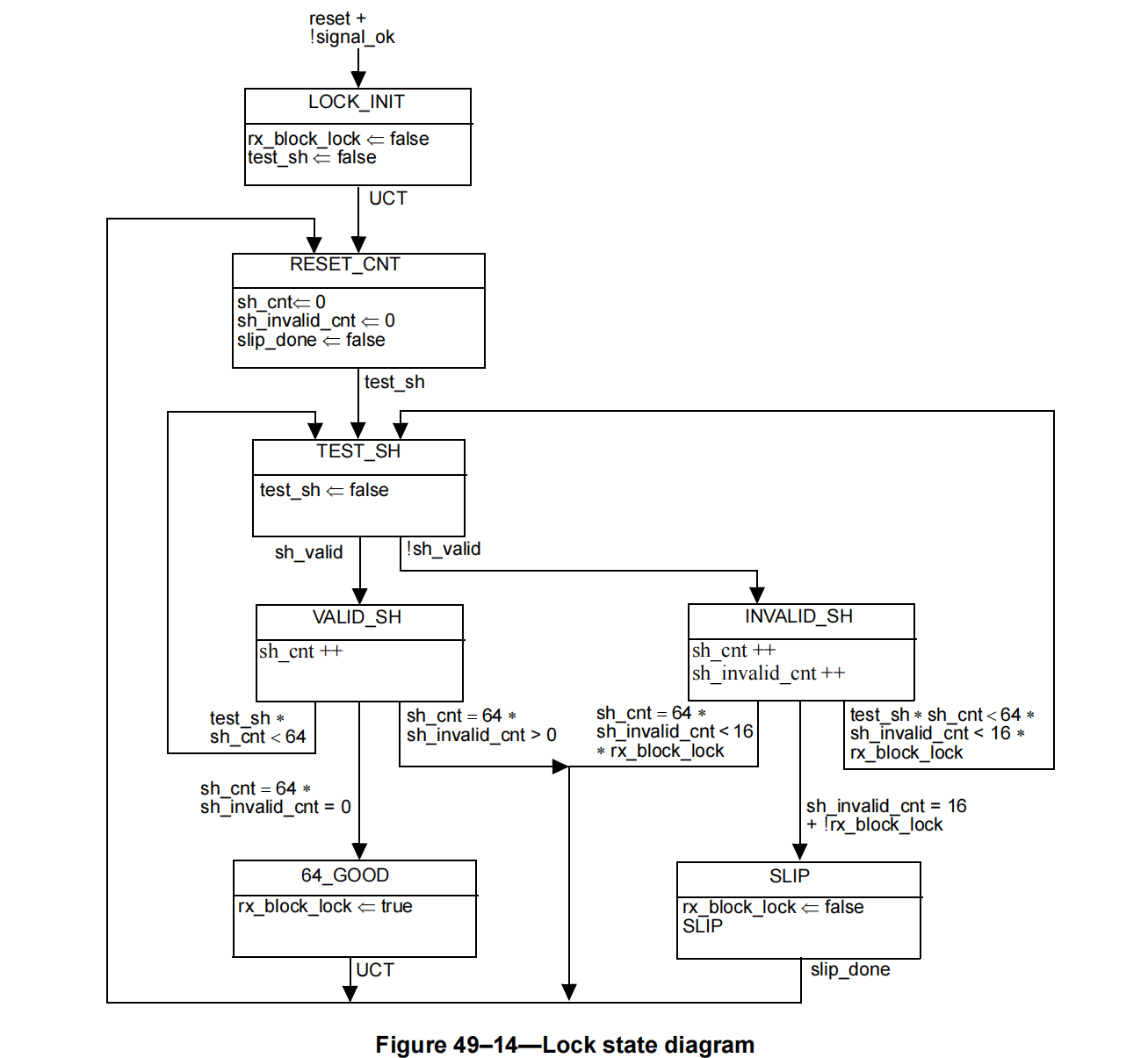

接收端的处理流程如图49-6所示，首先做块同步，这个步骤会去除同步头并将PMA的数据恢复成原始的并行数据，然后对数据进行解扰。其状态机流程如下图所示：

状态机的各个状态含义如下：

LOCK_INIT

初始化状态，系统复位后进入此状态。

RESET_CNT

重置计数器，准备开始检测同步头。

TEST_SH

检测当前是否接收到有效的同步头（SH）。

VALID_SH

接收到有效同步头，计数器递增。

INVALID_SH

接收到无效同步头，计数器和错误计数器均递增。

64_GOOD

成功锁定块同步，表示连续 64 个有效同步头被检测到。

SLIP

发生滑动（slip），尝试重新同步，丢弃部分数据

图中的信号含义如下：

sh_cnt

有效同步头计数（累计值）

sh_invalid_cnt

无效同步头计数（错误次数）

rx_block_lock

是否已锁定块同步（输出信号）

test_sh

是否正在测试同步头（控制信号）

slip_done

滑动操作完成标志

PCS 接收来自 PMA 的数据流后，首先进入初始化状态并清零计数器，随后开始逐块检测同步头（Sync Header）。若连续 64 个块均检测到有效同步头且无错误，则判定为同步成功，置位 rx_block_lock 信号，进入锁定状态；若在同步建立前累计出现 16 次无效同步头，则判定为失锁，触发滑动（Slip）操作——即丢弃当前对齐位置并重新调整块边界，之后返回初始状态重新尝试同步。一旦已锁定状态下再次频繁检测到无效同步头，也可能触发滑动以恢复同步。如果在锁定下出现一个非法同步头，并不会直接失锁，会重新跳转到TEST_SH，直到超过阈值（这里是16）才会跳转到SLIP 状态。

1.4 Descramble（解扰）

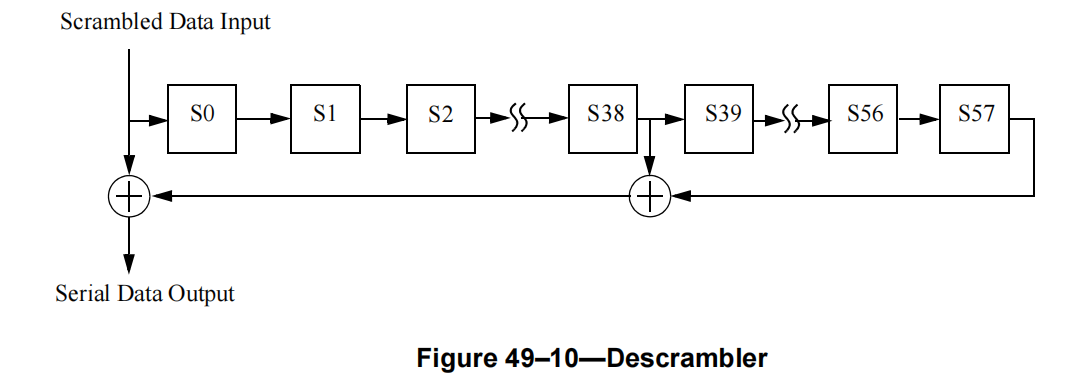

前面使用的扰码是一种自同步扰码，也就是说，经过加扰后的数据，再通过一个完全相同的本原多项式，等待一段时间后会自动恢复成原始未加扰的数据，这个是其本身的性质，可以参考其他文章。解扰的流处理过程如下图所示：

以 IEEE 802.3 常用的 1 + x²⁵ + x⁵⁷ 为例：

  • 扰码多项式：G(x) = 1 + x^{25} + x^{57}

  • 发送端扰码公式：

    s(n) = d(n) \oplus s(n - 25) \oplus s(n - 57)

    其中 d(n) 是原始数据，s(n) 是扰码后输出。

  • 接收端解扰公式：

    \hat{d}(n) = r(n) \oplus r(n - 25) \oplus r(n - 57)

    其中 r(n) 是接收到的数据（理想情况下 r(n)=s(n)），代入后可以得到\hat{d}(n) = {d}(n)。

注意：解扰器只依赖接收到的 r(n)，不依赖原始数据或初始状态！这是因为即使接收端 LFSR 初始状态错误，经过最多 N 比特（N = 最大抽头延迟，如 57）后，内部状态会自动“被正确数据覆盖”而收敛到正确状态。

以一个简单的多项式 1+x^3为例：

扰码公式（发送端）：

s(n) = d(n) \oplus s(n - 3)

解扰公式（接收端）：

\hat{d}(n) = r(n) \oplus r(n - 3)

假设接收端初始寄存器为 [?, ?, ?]（未知），但一旦开始接收 r(0),r(1),r(2),…，从第 3 个比特起：

\hat{d}(3)=r(3)⊕r(0)=[d(3)⊕s(0)]⊕s(0)=d(3)

即使 r(0) 被错误地用于反馈，但从 n=3 开始，所有用于反馈的 r(n−k) 都是真实的扰码输出，因此解扰结果立即正确！即只要连续接收到 N+1 个正确的扰码比特（N 为最大延迟），解扰器就能自动输出正确的原始数据，无需知道初始状态。

总结

本文介绍了IEEE Std 802.3-2022 Clause49的内容，该章节没有对PCS层中的FEC模块做过多描述，事实上当Serdes速率超过10G后，不可避免会出现误码，而上面所提到的加扰又会放大这种错误，因为错1bit，会影响到前后57bit的数据，导致连锁反应。因此还需要额外增加一些纠错手段，能够将少量错误恢复出来，这就是Forward Error Correction （FEC），即前向纠错编码。
