1. Synthesis Tool Path Setup

本节主要介绍了在MATLAB中配置常见的第三方综合工具路径，

使用hdlsetuptoolpath Function，配置vivado路径

hdlsetuptoolpath('ToolName','Xilinx Vivado','ToolPath',...'C:\Xilinx\Vivado\2023.1\bin\vivado.bat');

例如我使用的是vivado 2020.2，安装路径是：F:\Xilinx

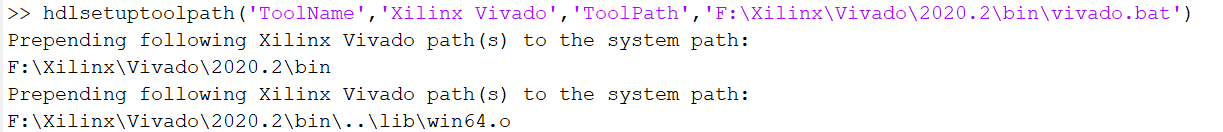

hdlsetuptoolpath('ToolName','Xilinx Vivado','ToolPath','F:\Xilinx\Vivado\

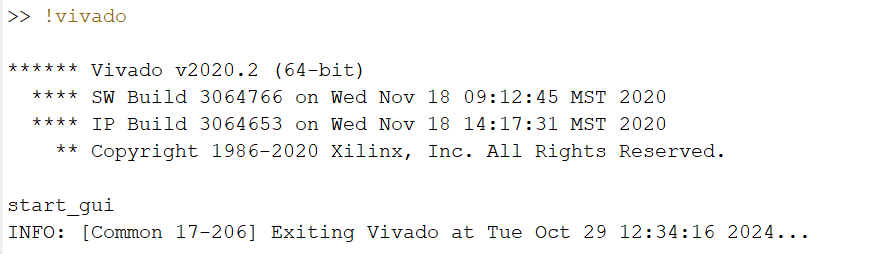

检查是否添加到系统环境中，使用 !vivado

如果提示：

'vivado' 不是内部或外部命令，也不是可运行的程序
或批处理文件。

则说明没有正确添加，请自行排查原因。

针对其他EDA软件，参见MATLAB的官方文档 hdlsetuptoolpath。

上面的命令是单次有效的，为了避免每次都要设置路径，创建startup.m，将下面的命令写入并保存，添加到MATLAB路径中。

hdlsetuptoolpath('ToolName','Xilinx Vivado','ToolPath','F:\Xilinx\Vivado\2020.2\bin\vivado.bat')

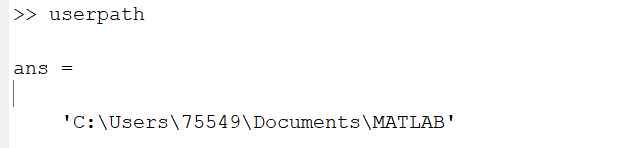

MATLAB命令行中输入:

userpath

将startup.m 文件保存在该路径即可。

2. HDL Simulator Setup

本节介绍 HDL 仿真器的配置，其他配置请见MATLAB官方文档。

对于仅使用Vivado的用户，无需再进行任何配置，如果使用的是ModelSim进行仿真，需要用以下命令仿真：

 vsim('vsimdir','C:\Program Files\ModelSim\questasim\10.5c\win64\vsim.exe'

参考链接：https://ww2.mathworks.cn/help/hdlverifier/ug/startup-for-hdl-cosimulation.html?searchHighlight=HDL%20Simulator%20Startup&s_tid=srchtitle_support_results_1_HDL%20Simulator%20Startup

https://ww2.mathworks.cn/help/hdlverifier/ref/hdlcosimulation.html?searchHighlight=HDL%20Simulator%20Startup&s_tid=srchtitle_support_results_2_HDL%20Simulator%20Startup

本人主力并非MATLAB，HDL Coder仅作为辅助，因此仅使用MATLAB+Vivado的形式，这也是最简单的配置。

3. 官方Demos

MATLAB 2022可以使用下面的命令进入官方范例：

cd (fullfile(matlabroot,'toolbox','hdlcoder','hdlcoderdemos'))

MATLAB 2024可以使用下面的命令进入官方范例：

cd (fullfile(matlabroot,'toolbox','hdlcoder','hdldesignpatterns'))

其他版本请自行在目录中查找。
